[REAL] SweetieBot, robot de combat radiocommandé

Modérateur : allinside

petrus
Ingénieur en chef
Ingénieur en chef
Messages : 420
Inscription : 18 juin 2004, 02:00

Re: [REAL] SweetieBot, robot de combat radiocommandé

Message par petrus » 09 août 2014, 23:08

Le fablab dont je suis membre organise un combat de robot, la Maker Fight et je ne vais pas louper une telle occasion de m'amuser.
Voici donc une vue 3D de mon robot, SweetieBot :
Le robot est réversible et conserve 100% de ces capacités de combats si il est retourné. Il est équipé d'une perceuse dans laquelle je pourrais serrer différentes armes en fonction du robot adverse, mais je sens que le forêt à étages va être mon arme préférée.
Ce n'est pas un gros robot de bourrin, il rentre dans un cercle de 50cm (arme exclue), la coque est faite en MDF de 10mm d'épaisseur, beaucoup de pièces sont imprimées en plastique (roues, engrenages, support moteurs, support de roues, support de batterie...) et il pèsera moins de 10kg.
Excepté le récepteur de radiocommande, toute l'électronique est home-made, la source d'énergie est une batterie au plomb de 12V/7Ah.

La mécanique est pratiquement terminée mais tout est démonté pour le moment, je ferait des photos pendant le remontage.

Coté électronique aussi tout est presque fini :

Ponts en H :
Ils sont au nombre de 3, 2 pour les roues et un 3e pour la perceuse, il servent à alimenter les moteurs à courant continu de manière progressive et dans les deux sens de rotation.

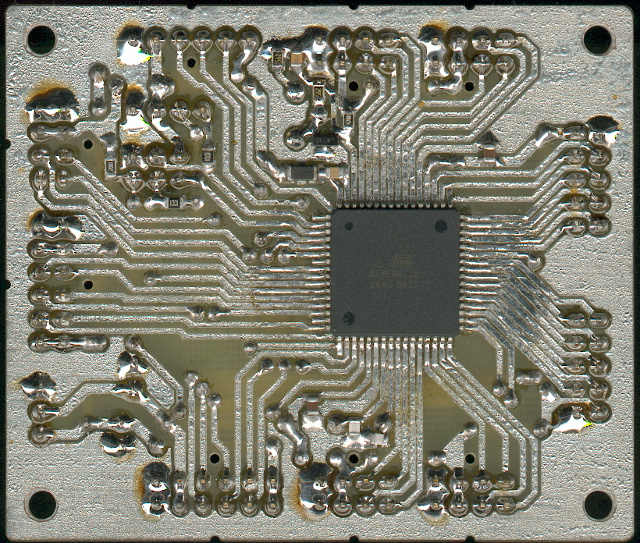

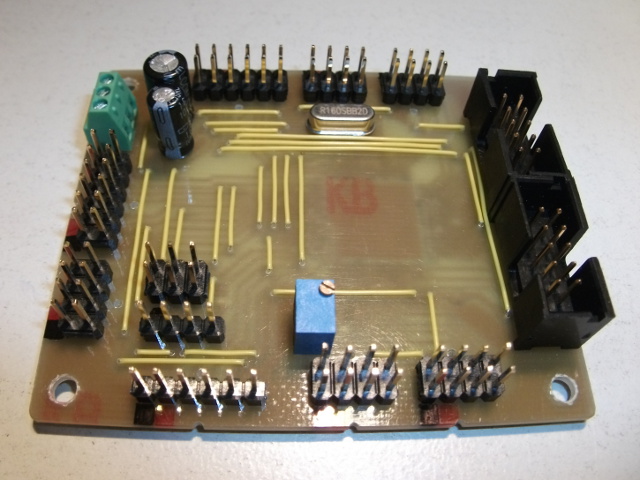

Carte mère :
La carte mère est constitué d'un microcontroleur Atmega 128. Le microcontroleur interprète le signal PPM fourni par le récepteur HF et fourni les signaux numériques et PWM aux différents ponts en H.

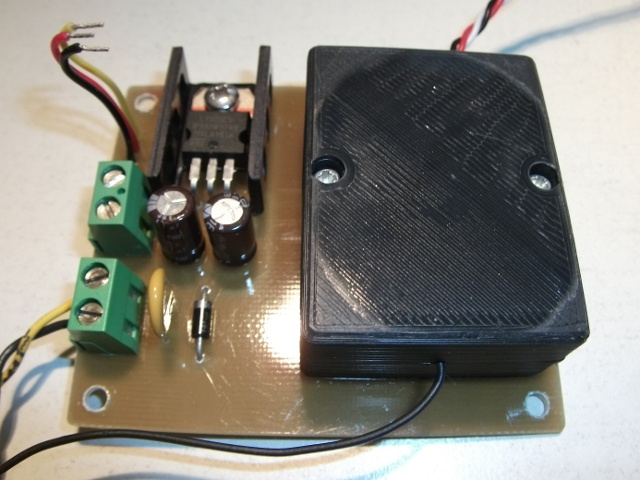

Carte régulateur / récepteur :
En dessous de la carte mère se trouve le récepteur de la rédiocommande ainsi qu'un régulateur qui abaisse la tension de la batterie à 5V pour alimenter le microcontroleur et le récepteur HF.

Carte de commutation de puissance :
Cette carte commute la batterie aux 3 ponts en H, le relai est enclenché si le microcontroleur reçois des trames valides pendant 2s, si la réception est rompue, le relais est ouvert et les moteurs ne peuvent plus être alimentés, c'est une sécurité pour éviter que le robot devienne incontrôlable si un pont en H se mettais en court-circuit par exemple.
