[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par matthieuweb » 22 déc. 2016, 11:59

Salut à tous !

Après avoir fabriqué 2 box (enfin une qui n'est pas finie et qui ne sera peut être jamais finie) voici mon premier mod :
un VP DLP Toshiba TDP B1 (1024x768 700 lumens lampe de 120 W)

Moddé avec led Cree CXA1850 (38V / 2A) 5000 Kelvins, luminosité autour de 7000 lumens, elle coute 35 € en 2016

Je vous laisse regarder les images :

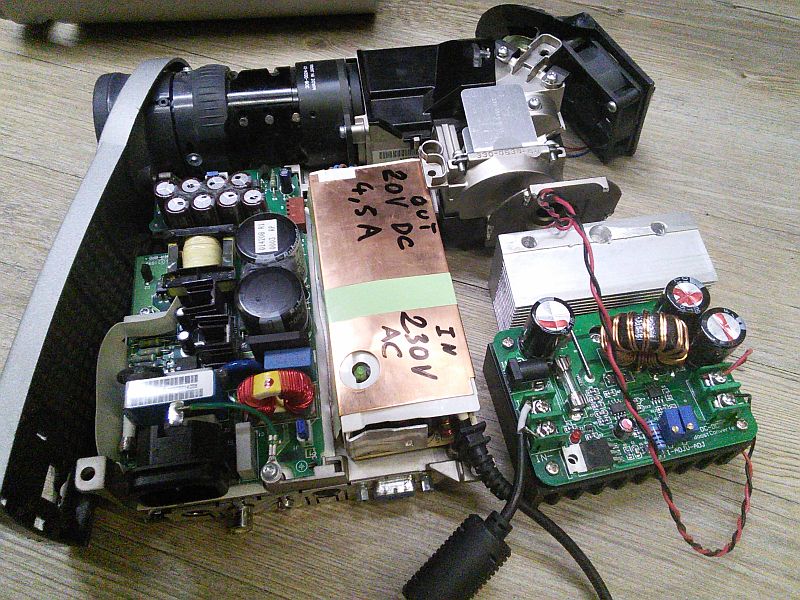

L'alim de la led est confiée a une banale alim de pc portable de récup: 80W 19v 4,5A, qui prends la place du ballast

Un boosteur monte la tension de sortie a 40V et surtout permet le réglage à courant constant pour la LED.
(ce module coute 10 € sur ebay mais il est ici surdimensionné (puissance max 600 W!!) mais j'avais pas envie d'en racheter un autre exprès.

La led est montée sur dissipateur, lui même vissé sur la structure du tunnel DLP, juste avant la roue chromatique, sans aucune lentille (cela ne semble rien apporter)

Un relais démarre l'alim de PC portable et donc la led à l'arrivée d'un signal provenant de la carte alim du VP (on peu également se prendre sur l'alimentation de la roue chromatique par ex)

Conclusion: Tout est intégré dans le VP d’origine, pas de boitier additionnel ajouté à l’extérieur comme pour les lampes HID, ce mod coute 50 € et l'allumage et arrêt de la led sont automatique.
L'optique est réduite à sa plus simple expression, il suffit de centrer la led avec le tunnel DLP...

La luminosité est très bonne dans le noir complet, moyenne dans une pièce un peu éclairée....


Avatar de l’utilisateur
allinside
PDG
PDG
Messages : 13926
Inscription : 09 janv. 2004, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par allinside » 22 déc. 2016, 12:04

Hello
Super sympa, merci pour ce partage.
Peux tu svp, à l'occasion, mettre qq infos techniques et les Références des matériels utilisés, couts, etc ... Merci
Beau boulot, et bonnes fêtes de fin d'année

Avatar de l’utilisateur
matthieuweb
Ingénieur
Ingénieur
Messages : 380
Inscription : 17 nov. 2009, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par matthieuweb » 22 déc. 2016, 12:21

Merci Allinside !

Voila qui est fait !

Tu veux d'autre précisions ?

Bonnes êtes à tous :)

Matt

Avatar de l’utilisateur
allinside
PDG
PDG
Messages : 13926
Inscription : 09 janv. 2004, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par allinside » 22 déc. 2016, 12:43

Re
Super, merci, c'est nickel

C'est beau :sweat:

:lol: :lol: :lol:

Avatar de l’utilisateur
matthieuweb
Ingénieur
Ingénieur
Messages : 380
Inscription : 17 nov. 2009, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par matthieuweb » 22 déc. 2016, 12:52

Lol !... En regardant les photos je me rends compte que c'est une CREE CXA1830 (6500 lumens max mais over boosté ici...) que j'ai monté, et non pas une CXA1850 (9000 Lm max)

ce qui veut dire que l'on peut encore faire mieux !!

Avatar de l’utilisateur
lyksyr
Boss
Boss
Messages : 2266
Inscription : 09 mars 2007, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par lyksyr » 22 déc. 2016, 12:59

super, merci pour tes tests et la réalisation !

Avatar de l’utilisateur
joyeufetar
Boss
Boss
Messages : 4550
Inscription : 08 janv. 2006, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par joyeufetar » 24 janv. 2017, 16:07

Salut :)

Il est si gros que ça le ballast d'origine ?
Ou tu as supprimé d'autres choses à côté ?

En tout cas, le résultat est sympa :)
Ca reflète bien la réalité ?

++

Avatar de l’utilisateur
matthieuweb
Ingénieur
Ingénieur
Messages : 380
Inscription : 17 nov. 2009, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par matthieuweb » 21 déc. 2017, 16:19

Salut joyeufetar

Réponse très tardive.... désolé :)

Le ballast est une récup d'un convertisseur boost 600 W donc surdimensionné, mais je n'avais que ca sous la main et il coute que 10 €...

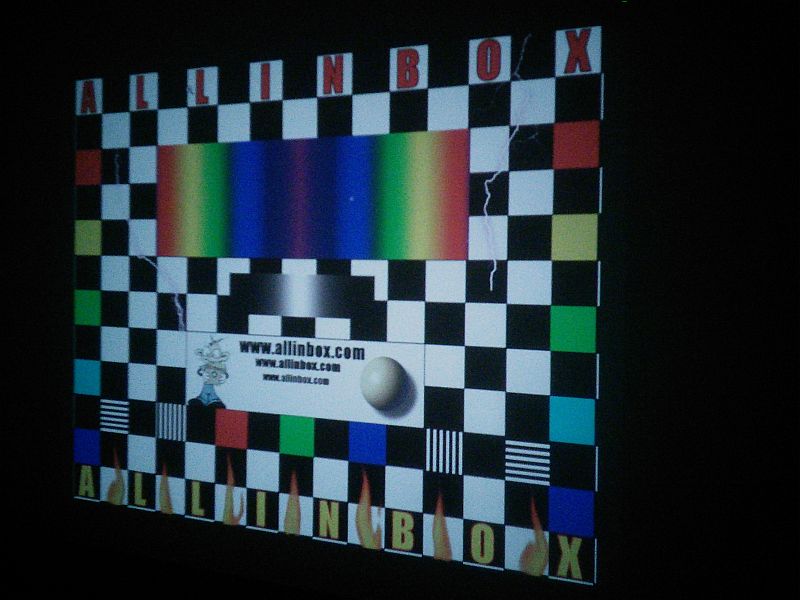

Oui les photos montrent bien la réalité : Ok suffisant pour voir des films dans le noir (blancs à 40 lux) mais avec un plafonnier, c'est limite.

Donc moins bon qu'avec la lampe d'origine, mais pour une chambre, la manip vaut le coup !!

Avatar de l’utilisateur
matthieuweb
Ingénieur
Ingénieur
Messages : 380
Inscription : 17 nov. 2009, 01:00

[Modding] VP Toshiba avec led cree cxa1850 (75W)

Message par matthieuweb » 21 déc. 2017, 16:20

Et l'alim qui alimente le convertisseur boost (à courant constant) est une alim 19v de pc dell récupérée
