[amplis] Gainclone Home cinema by Fl@

Modérateur : allinside

Répondre
flo
Chef de chantier
Chef de chantier
Messages : 132
Inscription : 08 mars 2004, 01:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par flo » 04 févr. 2007, 15:33

Bonjour tout le monde! :hello:

En voyant les différents amplis gainclone du forum je me dis pourquoi pas essayer??

J'avais besoin d'un amplificateur home cinéma pas forcément très puissant.
Je me suis dans un premier temps tourné vers un kit de lm3875 de chez audiosector pour tester les gainclones. Comme cela marchait plutôt bien j' ai décidé de faire mon ampli home cinéma à l'aide de 6 puces lm3875.

J'ais réalisé des 4 autres cartes plutôt que de les commander chez audiosector, en commandant les lm3875 en samples chez national semiconductor... ;)

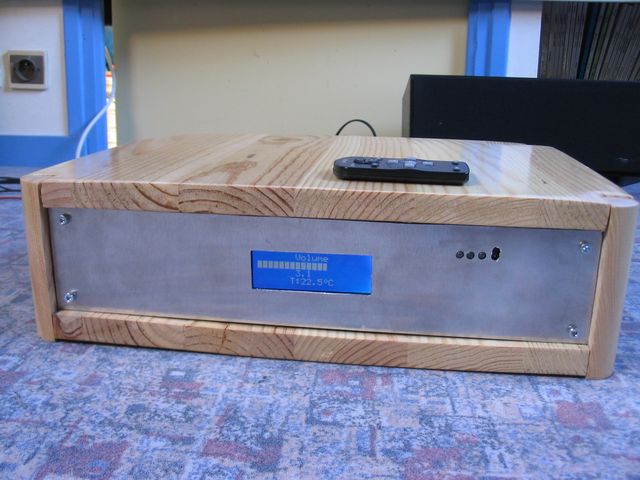

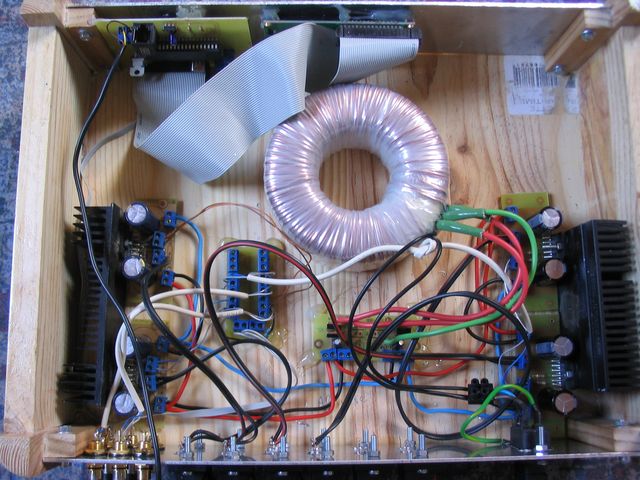

Voilà ce que donne l'ampli après un peu de menuiserie et d'électronique:








Une carte électronique gère le volume à l'aide de potentiomètre numérique.
Une autre carte commande la carte de volume par un bus i2c et gère la télécommande et l'afficheur lcd.


Voili, Voilou s'en est là pour l'instant, ca marche plutôt bien, mais il reste la carte d'alimentation à faire pour la partie logique, et gérer l'extinction de la partie ampli.


Avatar de l’utilisateur
aceditnanar
Boss
Boss
Messages : 4085
Inscription : 15 août 2005, 02:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par aceditnanar » 04 févr. 2007, 16:03

Salut

Jolie realisation.. je suis sur un ampli gainclone aussi.. mais a abase de 5 LM4780, et avec 7 voies...
Jolie boulot... 'a pas peur ca chauffe trop a l'interieur du boitier? Moi je vais le faire avec Rad sur les coté et le reste alu je pense..

Ta partie logique m'interresse tu peux develloper? quel code utilises tu pour faire la barre de volume par exemple? et tu programmes en C?

Jolie boulot ;)
et qu'est se que ca donne en son? pas trop de perte de qualité avec le potar numerique? et la non isolation du transfo? pas de bruit dans les enceintes qd tu n'as pas de sources connectées?

Jolie mais la securité me fait peur avec les rad et le bois....

flo
Chef de chantier
Chef de chantier
Messages : 132
Inscription : 08 mars 2004, 01:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par flo » 04 févr. 2007, 17:15

Salut, niveau dissipation il n'y a aucun problème les radiateurs sont à peine tièdes après 2 heures d'utilisation.

Sinon le boitier en bois ne pose pas de problème, j'ais juste relier les parties en alu à la terre au cas ou :)
Bon c'est sur qu'il n'est pas vraiment fini là c'est juste un configuration de test.

Sinon je n'ai pas noté de réelle différence de son avec ou sans les potentiomètres numériques.
Je n'ais pas de ronflement dans mes enceintes non plus.

Pour la partie logique, un pic gère la télécommande, l'afficheur lcd, le bus i2c pour les potars, le capteur température et une horloge. Le code est en c, si tu veux je pourrais te donner le code pour faire la barre de volume si tu sais déjà utiliser des hd44780.

Avatar de l’utilisateur
aceditnanar
Boss
Boss
Messages : 4085
Inscription : 15 août 2005, 02:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par aceditnanar » 04 févr. 2007, 20:31

oueps... on passe en mp pour parler de logique :)

Les LM4780 chauffent quant a eux ;).. c'est 2 LM3886 dans une puce LM4780 :)
d'où mon moment de doute :)

flo
Chef de chantier
Chef de chantier
Messages : 132
Inscription : 08 mars 2004, 01:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par flo » 04 févr. 2007, 20:43

Ben mes 2 lm3875 ne semblent pas trop se plaindre avec les radiateurs de pentium 3...
Au début je comptais seulement tester avec ces radiateurs, mais finalement je crois que je vais les garder.

toulao
Chef de chantier
Chef de chantier
Messages : 151
Inscription : 01 oct. 2006, 02:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par toulao » 04 févr. 2007, 21:21

Hello,

Moi ton poste m'interesse beaucoup.
Quel sont la puissance de ces kit ??
Quel est le kit que tu a commandé chez audiosector ?
Combien sa te coute tout ca ?

Voila en gros

Merci


Avatar de l’utilisateur
aceditnanar
Boss
Boss
Messages : 4085
Inscription : 15 août 2005, 02:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par aceditnanar » 04 févr. 2007, 21:52

Une premiere reponse pour patienter :)

Sur national semiconductor (LM3875):
• 56W continuous average output power into 8
• 100W instantaneous peak output power capability

Audio sector vend ce kit en plusieurs package et le LM4780
The LM4780 is a stereo audio amplifier capable of typically delivering 60W per channel of continuous average output power into an 8 load
120W en mono aussi / puce

flo
Chef de chantier
Chef de chantier
Messages : 132
Inscription : 08 mars 2004, 01:00

Re: [amplis] Gainclone Home cinema by Fl@

Message par flo » 04 févr. 2007, 22:44

le kit que j'avais commandé est celui à 57 $ chez audiosector,
tu rajoutes 25€ pour les lm3875 en samples chez national semiconductor, 18€ pour le transfo sur e-bay, 40 euros en bricoles electroniques, 20 euros pour la menuiserie et ca fait : 150 euros, on va arrondir à 200 euros car j'ais surement oublié de compter d'autres frais divers...
