SUBWOOFER Atohm s120 + ld210

Modérateur : allinside

Avatar de l’utilisateur
Dagda
Boss
Boss
Messages : 2588
Inscription : 18 janv. 2006, 01:00

Re: SUBWOOFER Atohm s120 + ld210

Message par Dagda » 13 mars 2006, 18:28

plaqué ?? le placage non ?

Sinon ca se fait totalement a la fin ca.

Dagda

Avatar de l’utilisateur
nenmacil
Ingénieur en chef
Ingénieur en chef
Messages : 502
Inscription : 01 août 2005, 02:00

Re: SUBWOOFER Atohm s120 + ld210

Message par nenmacil » 13 mars 2006, 21:26

euh oui plutot , bon a leroy merlin j'ai pas trouvé le placage faut dire on avait 5 mn avant la fermeture du magasin par contre j'ai trouvé un super systeme d'ecrou qui s'enfonce dans le bois et qui s'autoserre en serrant la vis bref je fairais quelques photos juste apres manger ^^
bonne app

Avatar de l’utilisateur
Dagda
Boss
Boss
Messages : 2588
Inscription : 18 janv. 2006, 01:00

Re: SUBWOOFER Atohm s120 + ld210

Message par Dagda » 13 mars 2006, 21:30

Oui on appel ca des ecrous a griffes ... enormement employé en audio.

Dagda

Avatar de l’utilisateur
nenmacil
Ingénieur en chef
Ingénieur en chef
Messages : 502
Inscription : 01 août 2005, 02:00

Re: SUBWOOFER Atohm s120 + ld210

Message par nenmacil » 13 mars 2006, 21:57

:lol: :lol: comme quoi j'ai encore beaucoup de chose a apprendre ^^

Avatar de l’utilisateur
nenmacil
Ingénieur en chef
Ingénieur en chef
Messages : 502
Inscription : 01 août 2005, 02:00

Re: SUBWOOFER Atohm s120 + ld210

Message par nenmacil » 13 mars 2006, 23:29

bon alors je mets des tites photos comme vous le savez j'adore ca :D
alors le mdf 19mm d'ailleur d'apres le plan du kit j'ai besoin de mdf de 30mm a l'avant mais meme chez leroy merlin ils ont jamais vu de 30 mm :sweat:

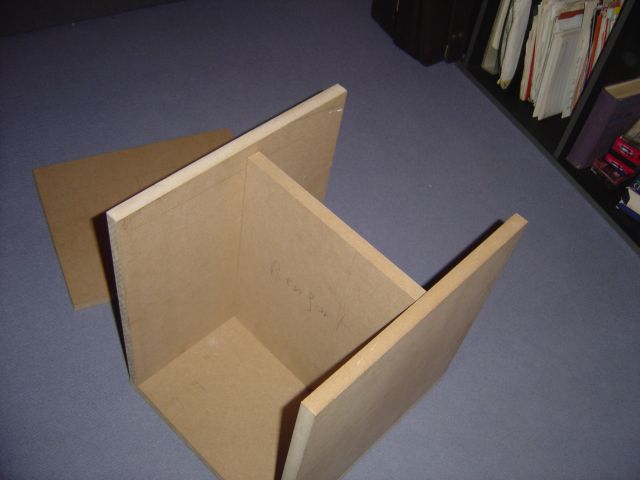

la j'esseyais d'assembler les partis a la volé juste pour verifier et a ma grande joie tout est parfait :D

voila ensuite le tracage d'ailleur en fouillant chez moi j'ai retrouvé un super coffret de compas professionnel :love:

tout ce que j'ai acheté aujourd'hui donc un autre systeme que les ecrous a griffes pour reparer les cabasses enfin solidifier la tenue des HP paske la ca s'est vraiment fragilisé apres 20 ans a la cave :pt1cable:



Avatar de l’utilisateur
nenmacil
Ingénieur en chef
Ingénieur en chef
Messages : 502
Inscription : 01 août 2005, 02:00

Re: SUBWOOFER Atohm s120 + ld210

Message par nenmacil » 13 mars 2006, 23:33

et puis enfin le tracage ^^
la c'est l'arriere avec le panneau de l'ampli et l'event

la le support du HP

et la le renfort

Avatar de l’utilisateur
Dagda
Boss
Boss
Messages : 2588
Inscription : 18 janv. 2006, 01:00

Re: SUBWOOFER Atohm s120 + ld210

Message par Dagda » 13 mars 2006, 23:37

Un conseil ... garde precieusement la boite de compas ;)

Ensuite ca a l'air bien parti tout ca ... perso je taperais du collage complet avec tourillons (ce que je vais faire pour mon caisson et pour les enceintes).

Pour la face avant plus epaisse ... falais prendre 2 planches identiques et les coller ensemble ;)

Dagda

Avatar de l’utilisateur
nenmacil
Ingénieur en chef
Ingénieur en chef
Messages : 502
Inscription : 01 août 2005, 02:00

Re: SUBWOOFER Atohm s120 + ld210

Message par nenmacil » 13 mars 2006, 23:40

pour le compas t'inquiete pas maintenant que je l'ai retrouvé j'en prendrai grand soin :)

maintenant pour l'assemblage ca sera aussi avec de la colle a bois et des vis a bois de taille 4X35 en zingue , ca devrait suffire non?

sinon pour la face avant euh avec les vibrations du boomer risque pas de justement avoir trop de vibration et de se décoller petit a petit?

Avatar de l’utilisateur
Dagda
Boss
Boss
Messages : 2588
Inscription : 18 janv. 2006, 01:00

Re: SUBWOOFER Atohm s120 + ld210

Message par Dagda » 13 mars 2006, 23:43

Alors ... perso les vis je ne conseil pas trop dans le montage ... car meme si la colle fait un bon boulot, les vis c'est de la feraille et ca transmet bien les vibrations ...

Donc meme en pur collé uniquement ca bougera pas ... avec les tourillons pour faire un bon allignement et un montage d'equerre parfait.

Ensuite, pour information le filet de colle est plus solide que le bois en lui meme ... donc non ca ne risque pas de se décoller ;)

Mon caisson de basses est en tout collé ... 6 vis ( 4 HP + 2 Bornier) ... ca fait plus de 3 ans qu'il est debout et qu'il "boomboom" sans soucis ;)

Dagda

Avatar de l’utilisateur
nenmacil
Ingénieur en chef
Ingénieur en chef
Messages : 502
Inscription : 01 août 2005, 02:00

Re: SUBWOOFER Atohm s120 + ld210

Message par nenmacil » 13 mars 2006, 23:50

ah donc limiter les vis le plus possible ... euh les tourbillons ca ressemble a quoi :heink: je vois pas trop ce que c'est et a quoi ca sert ^^
sinon ta colle a bois est a base de neoprene? j'ai pris une colle a bois sans je crois enfin y avait pas marqué dessus en tout cas :/
