Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par luxb_2000 » 27 oct. 2012, 00:29

Oui ! C'est celui que je viens d'acheter !!

Bon je suis devant un problème ! En faite il belle et bien un vérin avec 20cm de course, 30 cm c'est trop.

Du coupe le vérin va taper dans le plan de travail au dessus et si je continue, il le soulève! Ben oui ça peux lever 600kilos !!

Donc je pensais faire un système ou le vérin arrive sur un interrupteur et coupe ainsi son alimentation !!

Je sais faire un système de va et viens pour les lumière chez moi, mais alors un système de va et viens par rapport à une rallonge .... Je sèche !!

Je viens de faire un schéma je vous le post bientôt vous me direz ce que vous en pensez !!

Si vous avez des tout fais je prends!
À savoir : 2 interrupteur qui seront relier à un rallonge ou réglette sur la quelle sera brancher l'alimentation du vérin !!!

Avatar de l’utilisateur
richardcreation
Boss
Boss
Messages : 2420
Inscription : 14 févr. 2010, 01:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par richardcreation » 27 oct. 2012, 11:32

Salut Luxb_2000 :hello:

Pourquoi ne fais tu pas un système avec un bras qui tourne autour d'un axe.

Le point de rotation doit se positionner à une distance qui permet au vérin de se déplacer de 30 cm et de l'autre coté ta tablette se déplacera de 20 cm.
En ajustant pile poil le point de rotation tu pourras placer ton écran comme tu le souhaites.

C'est juste une idée, mais as tu la place ?

Avatar de l’utilisateur
djsteph974
Ingénieur en chef
Ingénieur en chef
Messages : 899
Inscription : 09 mars 2009, 01:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par djsteph974 » 27 oct. 2012, 20:49

À savoir : 2 interrupteur qui seront relier à un rallonge ou réglette sur la quelle sera brancher l'alimentation du vérin !!!
C'est le problème sur lequel j'ai buté toute la semaine ... je suis en pré-réalisation d'une table basse "tactiloprojectrice", d'où le besoin d'un miroir optique motorisé avec une fin de course pour la levée et pour la descente. Il va me falloir en plus de coupe circuit, des relais apparemment. ;)

En fait, il faudrait ajouter un coupe circuit et le fixer à l'endroit où tu souhaite que la tablette s'arrête, et le souder la ou est alimenté ton "moteur", de sorte qu'il se coupe en butée. Mais le problème c'est qu'il faudra qu'il puisse redescendre...

Avatar de l’utilisateur
szym59
Boss
Boss
Messages : 3902
Inscription : 31 déc. 2005, 01:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par szym59 » 29 oct. 2012, 14:23

+1 avec l'idée de Richardcreation, de plus richard doit pouvoir lui trouver un schéma de cablage pour son moteur, de souvenir, son système de réarmement.

luxb_2000
Ingénieur
Ingénieur
Messages : 319
Inscription : 06 août 2008, 02:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par luxb_2000 » 16 nov. 2012, 15:47

Salut a tous, j'ai eu un petit moment bien charger !! donc je reviens tout juste sur mon projet, avec une certitude : le vérin électrique n'ai pas le bon plan !!!

il prends trop de place me demandera de faire un butter ...etc

je vais donc voir dans la semaine pour le remplacer par un moteur électrique plus simple avec un système de courroie !

avantage: gain de place, vitesse
inconvénient : il va falloir faire attention a l'angle du tirroir et fixer le moteur a l'identique sinon ça va dérailler !


alors si vous avez des références en moteur assez simple robuste, et le top serais avec une télécommande sans fil pour l’actionner !

merci a+

Avatar de l’utilisateur
szym59
Boss
Boss
Messages : 3902
Inscription : 31 déc. 2005, 01:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par szym59 » 17 nov. 2012, 02:45

pourquoi ne pas partir sur l'idée des nacelles à ciseaux

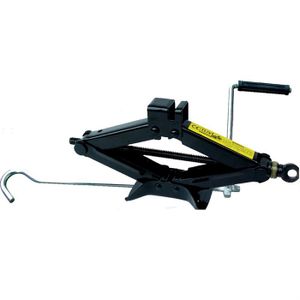

ou un cric de voiture


dispo dans pas mal de casse auto

luxb_2000
Ingénieur
Ingénieur
Messages : 319
Inscription : 06 août 2008, 02:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par luxb_2000 » 17 nov. 2012, 12:31

+1 pour toi !

je pense en effet que cela pourrais etre la meilleure solution ! peux de place au départ et ça peut monter pas mal !

aurais tu des liens de produit de la taille de mon projet ?

sinon je vais me le faire moi même mais il y en as pour pas mal de temps de calcul et de fabrication !!

finalement mon plus gros probleme c'est le faite que le tiroir ne sort pas droit mais avec un angle !

luxb_2000
Ingénieur
Ingénieur
Messages : 319
Inscription : 06 août 2008, 02:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par luxb_2000 » 18 nov. 2012, 18:02

Bon j'ai bien réfléchis !!

voici selon moi la meilleure façon de faire mon système


Donc c'est une vue de l’arrière !
en noir le tiroir en rouge le moteur en orange un axe en vert les roues !

donc je pense faire cela mais je ne sais pas encore quel moteur acheter sachant que je veux lever environ 20 cm en hauteur et que je souhaiterais que cela se fasse en 5 secondes environ
j'ai d abord penser a un moteur de voiture téléguider mais le probleme est que celui ci est bien trop rapide

en suite je pensais a un moteur de tourne broche ..le probleme c'est que ça ne tourne que dans 1 sens !

bref c'est la mon plus gros probleme

par la suite je pense donc fixer un axe a ce moteur avec 2 roues avec des petite dents et mettre a l'arriere du tiroir 2 rampe avec des petite fente histoire d'avoir une traction suffisante pour lever ou baisser celui-ci avec mes roues !

dites moi ce que vous en penser !


Avatar de l’utilisateur
pioupiou41
Ingénieur
Ingénieur
Messages : 397
Inscription : 30 mars 2010, 02:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par pioupiou41 » 18 nov. 2012, 19:04

bah un moteur d'essuis glace, c'est puissant , pas cher en casse, et tu te moque du model :)

Avatar de l’utilisateur
djsteph974
Ingénieur en chef
Ingénieur en chef
Messages : 899
Inscription : 09 mars 2009, 01:00

Re: [Projet] plan de travail cuisine avec tablette ascenseur

Message par djsteph974 » 18 nov. 2012, 22:32

finalement mon plus gros probleme c'est le faite que le tiroir ne sort pas droit mais avec un angle !
Tu veux parler d'une inclinaison vers l'arrière ?
